ホーム > 橋梁製品

橋梁製品

一般鋼橋

橋はいつも新しい未来への予感につつまれています。橋はまた、常に新しい出逢いを鮮やかに演出してきました。当社は社会の多様化するニーズにお応えし、とりわけ橋梁の分野においては、設計・製造から架設工事に至るまでトータルに手掛け高い評価をいただいています。

利根川高架橋
利根川高架橋(茨城県猿島郡五霞町)
橋長:400m 発注者:関東地方整備局
下塩原二号橋梁
下塩原二号橋梁(栃木県那須塩原市)
橋長:86m 発注者:栃木県
付替県道7号橋
付替県道7号橋(栃木県鹿沼市)
橋長:49m 発注者:水資源機構
坂東大橋
坂東大橋(群馬県伊勢崎市)
橋長:190m 発注者:群馬県
剛志大橋
剛志大橋(群馬県伊勢崎市)
橋長:138m 発注者:群馬県伊勢崎市
佐久南歩道橋
佐久南歩道橋(長野県佐久市)
橋長:34m 発注者:関東地方整備局
戸田歩道橋
戸田歩道橋(神奈川県厚木市)
橋長:57m 発注者:神奈川県
上田歩道橋
上田歩道橋(長野県上田市)
橋長:34m 発注者:関東地方整備局

吊橋

吊橋は大地を結び自然とのふれあいを演出してくれます。沢をわたる風のささやきや、木立のそよぎ、鳥たちの歌声・・・。出会いのステージは東綱橋梁が創ります。

楯岩大吊橋
楯岩大吊橋(栃木県日光市)
橋長:140m 発注者:栃木県日光市
巨岩吊橋
巨岩吊橋(栃木県那須塩原市)
橋長:48m 発注者:栃木県那須塩原市
根羽峡大橋
根羽峡大橋(長野県下伊那郡根羽村)
橋長:49m 発注者:民間
箱根西麓・三島大吊橋
箱根西麓・三島大吊橋(静岡県三島市)
橋長:400m 発注者:民間
ひびき橋
ひびき橋(群馬県高崎市)
橋長:120m 発注者:群馬県高崎市
草川原橋
草川原橋(千葉県君津市)
橋長:70m 発注者:千葉県

補修工事

道路上の公共建造物、特に横断歩道橋の通路桁へトレーラ積載物などが衝突した場合、損傷の程度によっては横断歩道橋や道路の通行止め・通行制限など、利用者に多大な影響が出る場合があります。
当社では、このような物損事故が発生した場合、道路管理者と連携しながら、損傷調査・応急処置・補修方法の提案から施工に至るまで原状回復に向けて迅速に対応します。

損傷状況
損傷状況
損傷状況
損傷状況
応急復旧
応急復旧
通路桁の一部架替
通路桁の一部架替
復旧後
復旧後
復旧後
復旧後

パイプ型落橋防止システム

コスト縮減、施工性向上を図り、防食性能もアップし、さらに安全性の確保を可能にしております。

坪山橋落橋防止装置
坪山橋落橋防止装置(栃木県下野市)
発注者:栃木県
府中橋落橋防止装置
府中橋落橋防止装置(栃木県鹿沼市)
発注者:栃木県
新螢橋落橋防止装置
新螢橋落橋防止装置(栃木県小山市)
発注者:栃木県
千歳橋落橋防止装置
千歳橋落橋防止装置(栃木県足利市)
発注者:栃木県
パイプ型落橋防止システム
パイプ型落橋防止システム

シンプルなスタイル

シンプルなスタイル
従来品は桁の伸縮に対してバネで追随させてきましたが、パイプをスライドさせることで伸縮に対応。
また、ロープの曲げに対しては偏向具ではなく、パイプの塑性変形で対応させるシンプルな構造になっています。

コンパクト設計

コンパクト設計
偏向具を必要としないためコンパクト化を実現。
スペースが狭く、従来のブラケットでは設置が困難だった箇所にも設置することが可能です。

抜群の耐久性

抜群の耐久性
従来使用されているPC鋼より線はポリエチレン被覆が主流です。
本製品は、ロープ自体にめっきが施してあり、さらにポリエチレン被覆、パイプの3重防食を実現。高い防食性能を確保します。

規格表

R20F-P R40F-P R60F-P R80M-P R100M-P
構成 7×7 ST1470
公称径(mm) 20 24 30 24×2 30×2
被覆後径(mm) 24 28 34 28×2 34×2
断面積(mm2) 195 281 438 562 876
単位質量(kg/m) 1.71 2.72 4.23 4.93 7.76
引張荷重(kN) 258 372 580 744 1160
降伏荷重(kN) 193.5 279 435 558 870
構造ケーブル断面

概略図

概略図

性能確認試験

性能確認試験
性能確認試験
性能確認試験

ワイヤロープ

ワイヤロープ製造メーカーのパイオニア、日本国内でNo.1のシェアを誇る東京製綱製ワイヤロープを販売しております。
トヨロック、スリング、シングルロック等の各種端末加工も承っております。

橋梁用ワイヤロープ
橋梁用ワイヤロープ
クレーン用ワイヤロープ
クレーン用ワイヤロープ
トヨロック加工
トヨロック加工

東綱式吊橋金具

東綱式吊橋金具

シングルロック加工により端末加工の定着効率100%を実現

シングルロック加工は、ワイヤロープ端末に金具を取付け、外部から圧縮し固定する当社独自の端末加工法で、端末加工の定着効率100%を実現しています。
ワイヤロープの強度低下がなく、性能を長期間維持できることから多くの吊橋に採用されています。

スパッシュランド吊橋
スパッシュランド吊橋(宮城県白石市)
つつじ吊橋
つつじ吊橋(栃木県那須町)
むささび橋
むささび橋(栃木県日光市)
大出吊り橋
大出吊り橋(長野県白馬村)
クランプ

クランプ

オーバルクランプ(アイエンドタイプ)

意匠登録 第1501446号
(小規模吊橋指針、JIS規格ロープに準拠)

ロープ径 A B C
φ20.0~φ25.0 200 142 50
φ28.0~φ31.5 210 150 56
φ33.5~φ40.0 220 159 64
φ42.5~φ47.5 230 168 72
φ50.0~φ56.0 240 177 80
オーバルクランプ(アイエンドタイプ)
オーバルクランプ(ティーエンドタイプ)

特許 第3747163号
(小規模吊橋指針、JIS規格ロープに準拠)

ロープ径 A B C
φ20.0~φ25.0 224 118 80
φ28.0~φ31.5 250 124 90
φ33.5~φ40.0 250 132 100
φ42.5~φ47.5 260 140 120
φ50.0~φ56.0 270 150 130
オーバルクランプ(ティーエンドタイプ)
標準型クランプ

(小規模吊橋指針、JIS規格ロープに準拠)

ロープ径 A B C
φ20.0~φ25.0 160 233 64
φ28.0~φ31.5 160 239 70
φ33.5~φ40.0 170 247 78
φ42.5~φ47.5 170 255 86
φ50.0~φ56.0 170 263 94
標準型クランプ

アイエンド・ティーエンド

特許 第3773813号 意匠登録 第1134711号

アイエンド・ティーエンド
アイエンド・ティーエンド

吊索

構造用ストランドロープ 7×7 (JIS規格・JSSC規格)
吊索
ロープ径 最外層の公称線径 標準断面積 破断荷重(kN) 単位質量
(mm) (mm) (mm2) ST1470 ST1570 ST1670 (kg/m)
10 1.10 48.7 64.4 68.8 72.4 0.403
12.5 1.38 76.1 101 108 113 0.630

ネジエンド

ネジエンド

ターンバックル

ターンバックル

アイボルト

アイボルト

カエルマタ

カエルマタ
※吊橋の形態、施工状況により使用する場合があります。

シングルロック

シングルロック

定着率100%を実現

機械加工した金具を冷間鍛造によってロープに定着させる加工法で、規格破断荷重×本数倍のほぼ100%の高い締結力を誇ります。
鋼心入りロープを標準としますが繊維心入りロープを使用することも可能で、標準規格の金具の他、使用用途に合わせた形状、材質の金具を製作することもできます。

金具標準寸法表

ネジエンド

材質:SCM 415 ロープ:7×7+6×Fi(29)

ネジエンド
d B D Du E F I L
8 12 M12 × 1.75 12 8 7 116 191
10 17 M16 × 2.00 18 10 8 180 270
12 19 M20 × 2.50 20 12 10 180 288
14 22 M22 × 2.50 22 13 11 180 303
16 24 M27 × 3.00 26 16 14 200 340
18 24 M27 × 3.00 28 16 14 200 355
20 30 M33 × 3.50 32 20 17 200 373
22 30 M33 × 3.50 34 20 17 250 437
24 32 M36 × 4.00 38 22 18 250 454
26 36 M39 × 4.00 40 23 20 250 469
28 41 M45 × 4.50 44 27 23 250 487
d B D Du E F I L
30 41 M45 × 4.50 46 27 23 250 502
32 46 M48 × 5.00 50 29 24 300 568
34 50 M52 × 5.00 52 31 26 300 584
36 55 M56 × 5.50 56 34 28 300 601
38 55 M56 × 5.50 58 34 28 300 616
40 55 M60 × 5.50 62 36 30 300 632
42 60 M64 × 6.00 66 38 32 350 698
44 65 M68 × 6.00 68 41 34 350 716
46 65 M68 × 6.00 70 41 34 350 730
48 65 M68 × 6.00 72 41 34 350 744
50 70 M72 × 6.00 74 43 36 350 761

※ワイヤロープは鋼心とする。麻心ロープは別途設計となります。

フラットエンド

材質:SCM 415 ロープ:7×7+6×Fi(29)

フラットエンド
d B C Du
8 48 1.0 20
10 60 1.0 20
12 72 1.0 24
14 84 1.0 28
16 96 1.0 32
18 108 1.5 36
20 120 1.5 40
22 132 1.5 42
24 144 1.5 48
26 156 2.0 52
28 168 2.0 54
d B C Du
30 180 2.0 58
32 192 2.0 62
34 204 2.0 66
36 216 2.0 68
38 228 2.0 72
40 240 2.0 76
42 252 2.5 80
44 264 2.5 84
46 276 2.5 86
48 288 2.5 88
50 300 2.5 92

※ワイヤロープは鋼心とする。麻心ロープは別途設計となります。

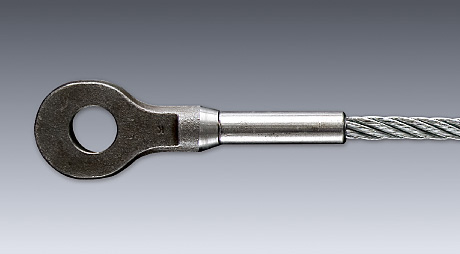

アイエンド

材質:SCM 415 ロープ:7×7+6×Fi(29)

アイエンド
d B C D Du F L
8 12 32 17.0 12 18 85
10 19 46 23.0 18 26 112
12 19 46 23.0 20 26 125
14 27 52 25.0 24 34 150
16 24 52 29.0 26 31 159
18 27 58 33.0 28 34 177
20 30 64 36.0 32 38 195
22 33 70 40.0 34 42 213
24 36 76 43.0 38 45 231
26 39 81 46.0 40 48 248
d B C D Du F L
28 42 89 50.0 44 52 266
30 45 94 53.5 46 56 285
32 48 101 57.5 50 59 304
34 51 106 60.5 52 63 322
36 54 113 64.5 56 67 340
38 57 118 67.5 58 70 358
40 60 125 71.5 62 74 376
42 63 131 74.5 66 77 393
44 66 137 78.5 68 81 412
46 69 142 81.5 72 84 429

※ワイヤロープは鋼心とする。麻心ロープは別途設計となります。

フォークエンド

材質:SCM 415 ロープ:7×7+6×Fi(29)

フォークエンド
d B b C D Du E F G L
8 13.5 6 28 16.0 12 28 17 18 101
10 16.5 8 34 19.0 18 32 20 23 122
12 19.5 9 40 22.0 20 38 24 28 143
14 22.5 11 46 26.0 22 43 28 31 164
16 25.5 12 52 29.0 26 48 31 37 184
18 28.5 14 58 33.0 28 52 34 40 205
20 31.5 15 64 36.0 32 58 38 45 226
22 35.0 17 70 40.0 34 64 42 48 248
24 38.0 18 76 43.0 38 68 45 54 268
26 41.0 20 81 46.0 40 73 48 57(56) 289
d B b C D Du E F G L
28 44.0 21 89 50.0 44 78 52 62 309
30 47.0 23 94 53.5 46 84 56 65 332
32 50.0 24 101 57.5 50 90 59 71(70) 353
34 53.0 26 106 60.5 52 96 63 73 375
36 56.0 27 113 64.5 56 101 67 79 395
38 60.0 29 118 67.5 58 106 70 82 417
40 63.0 30 125 71.5 62 112 74 87 438
42 66.0 32 131 74.5 66 116 77 93 458
44 69.0 33 137 78.5 68 122 81 96 480
46 72.0 35 142 81.5 72 126 84 101 500

※ワイヤロープは鋼心とする。麻心ロープは別途設計となります。

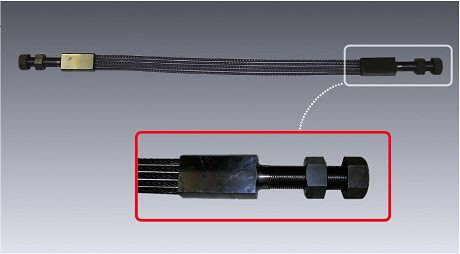

マルチロック

マルチロック

シングルロック新製品

従来産業機械の分野に於いては高性能、小型化のためロービングを含めた高強度ロープの採用、シーブの小型、軽量化などが行われて来ました。当社ではこの様な需要に応えるため昭和50年にダブルロック(2本スエージ)を開発し現在主力商品としての地位を築いています。

この度開発した商品は従来のダブルロックを大きく発展させ同一径、又は異種径の複数のロープを組み合わせてスエージする事で顧客の設計の自由度を大幅に広げる事を可能にしました。
(特許 第4375557号 日本塑性加工学会 三井精密技術賞受賞)

特長

◇ ロープの複数横並びロックが可能
◇ 異種径のロープを一つにまとめてロックすることが可能
◇ 金具の保証荷重はロープの破断荷重の本数倍
◇ 金具が1つにまとまるため小型軽量である
◇ 長さ調整および取付けが容易

加工断面

加工断面
加工断面
加工断面
加工断面

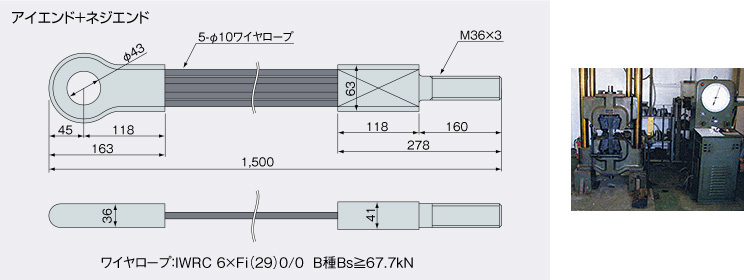

20mmのロープ1本を基準とした場合10mm5本複数横並びにしたもので対応が可能となり、これまでロープの径により制約を受けていた構造物の軽量化が計れます。この事は特に大型ブーム伸縮用ロープとして大きな効果が期待出来ます。
本品はパルセーター試験を行い200万回(0からロープ破断荷重の30%で実施)繰返し試験を行い異常は有りませんでした。

施工実績

施工実績
施工実績
施工実績

ベアーズロープ

ベアーズロープ

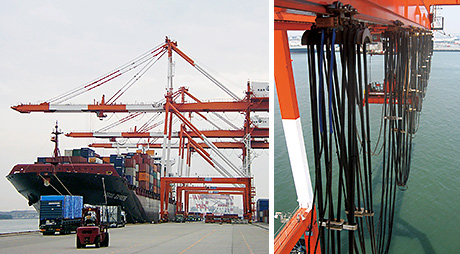

コンテナクレーン用

ベアーズロープは、コンテナクレーンに付属しているケーブルキャリア(キャプタイヤケーブル)の牽引時の衝撃を吸収すると同時に、牽引ワイヤの跳ね上がりを緩和するショックコードです。本製品は強度・耐久性・耐候性・コストパフォーマンスに優れています。お客様のニーズに合わせたオーダーメイドも対応可能です。国内製ですので、アフターサービスも万全です。
※「ベアーズロープ」はショックコードの当社製品名です。

商品名 ベアーズロープ
呼称径 φ15mm φ16mm
ロープ色 黒(黄色線入り) 黒(黄色線入り)
引張り強さ 3.2kN(326kgf)破断 6.2kN(632kgf)破断
単位重量 150g/m 225g/m
伸び率(無荷重~切断迄) 490% 600%
